Nehan42のビルドガイド

ビルド手順

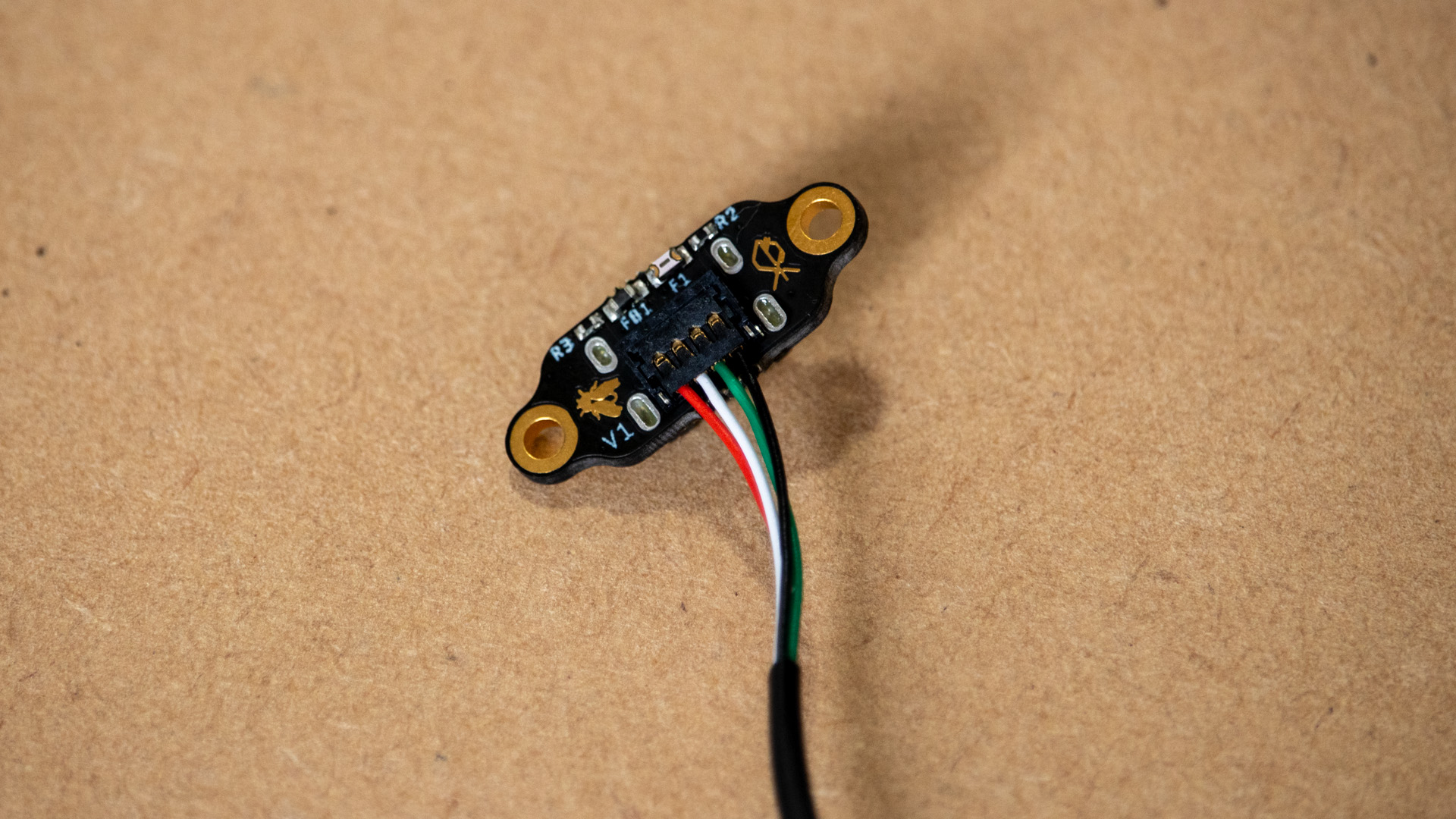

Fly DaughterboardにPico-EZmateケーブルを接続します。ケーブル側のコネクタ上から押し込んで、はめ込みます。この手順は、ドーターボードをケースに取り付ける前に行う必要があります。

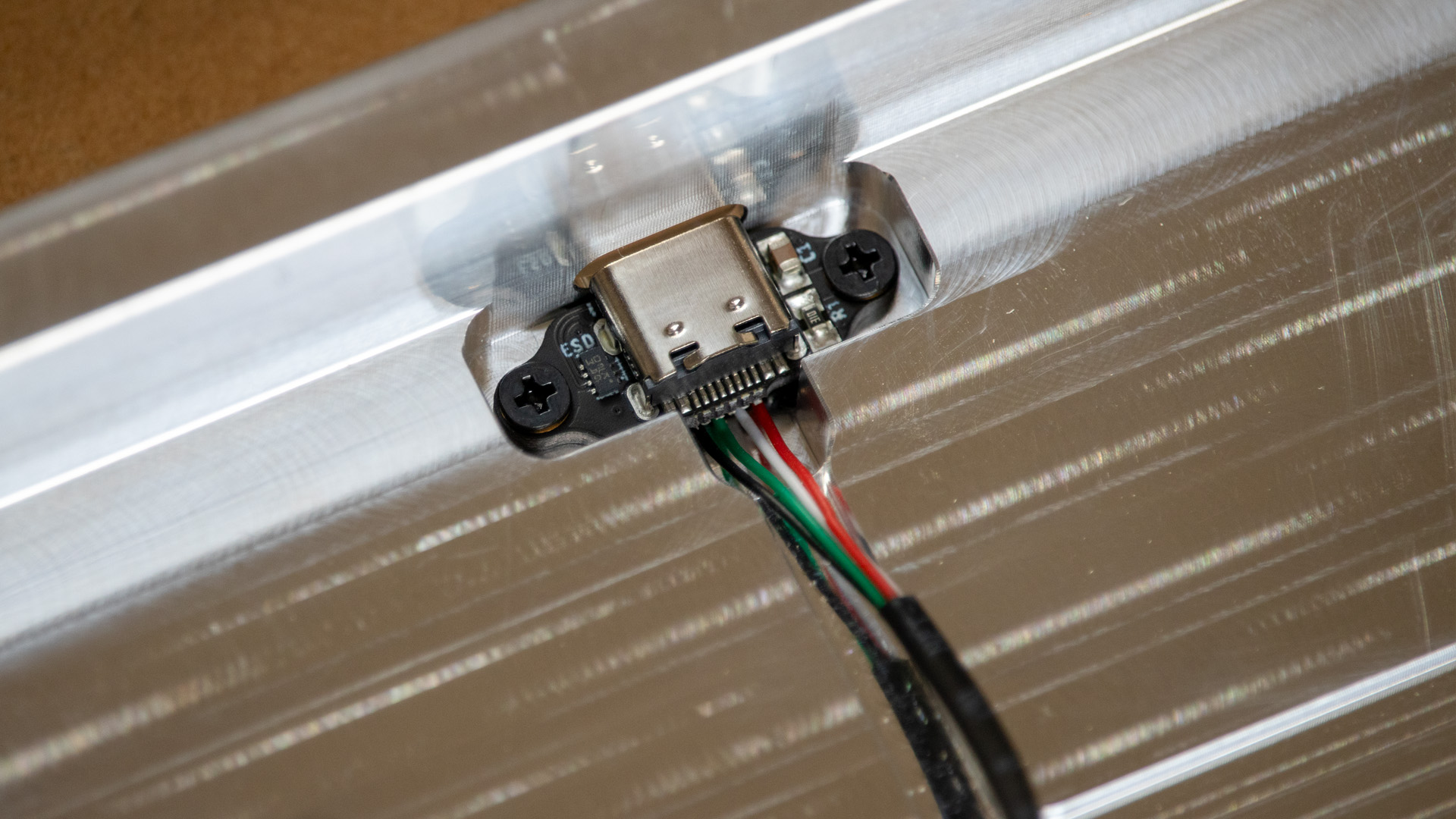

Fly DaughterboardをケースにM2ネジで固定します。

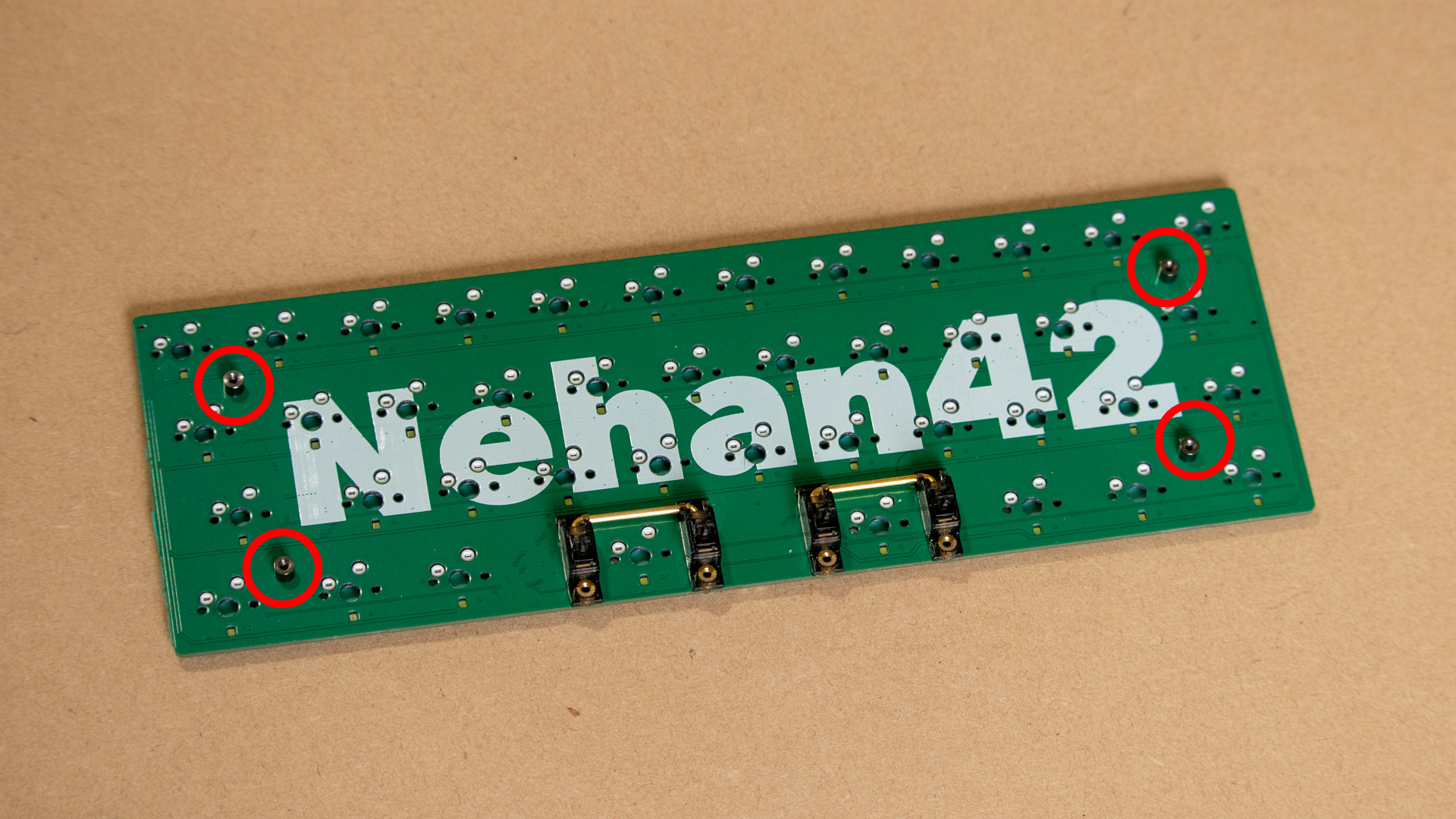

PCBにスペーサーをM2ネジで取り付けます。スペーサーはPCBの表面（部品が実装されてない側）で、裏面（部品が実装されてる側）からネジ止めします。

また、PCBマウントタイプのスタビライザー（商品には含まれないので別途ご用意ください）もこのタイミングで取り付けておきます。

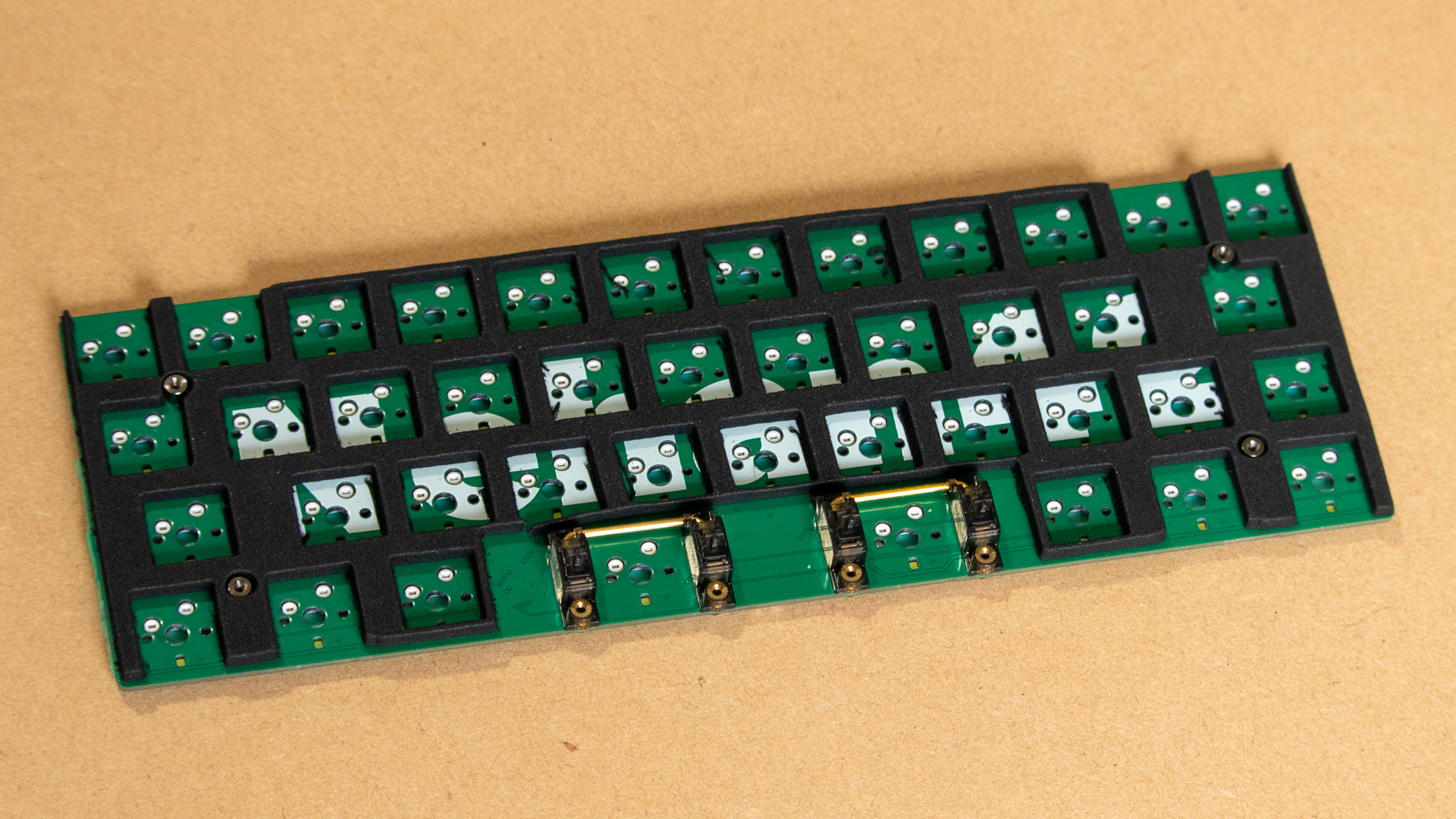

スイッチフォームをPCBに重ねて配置します。

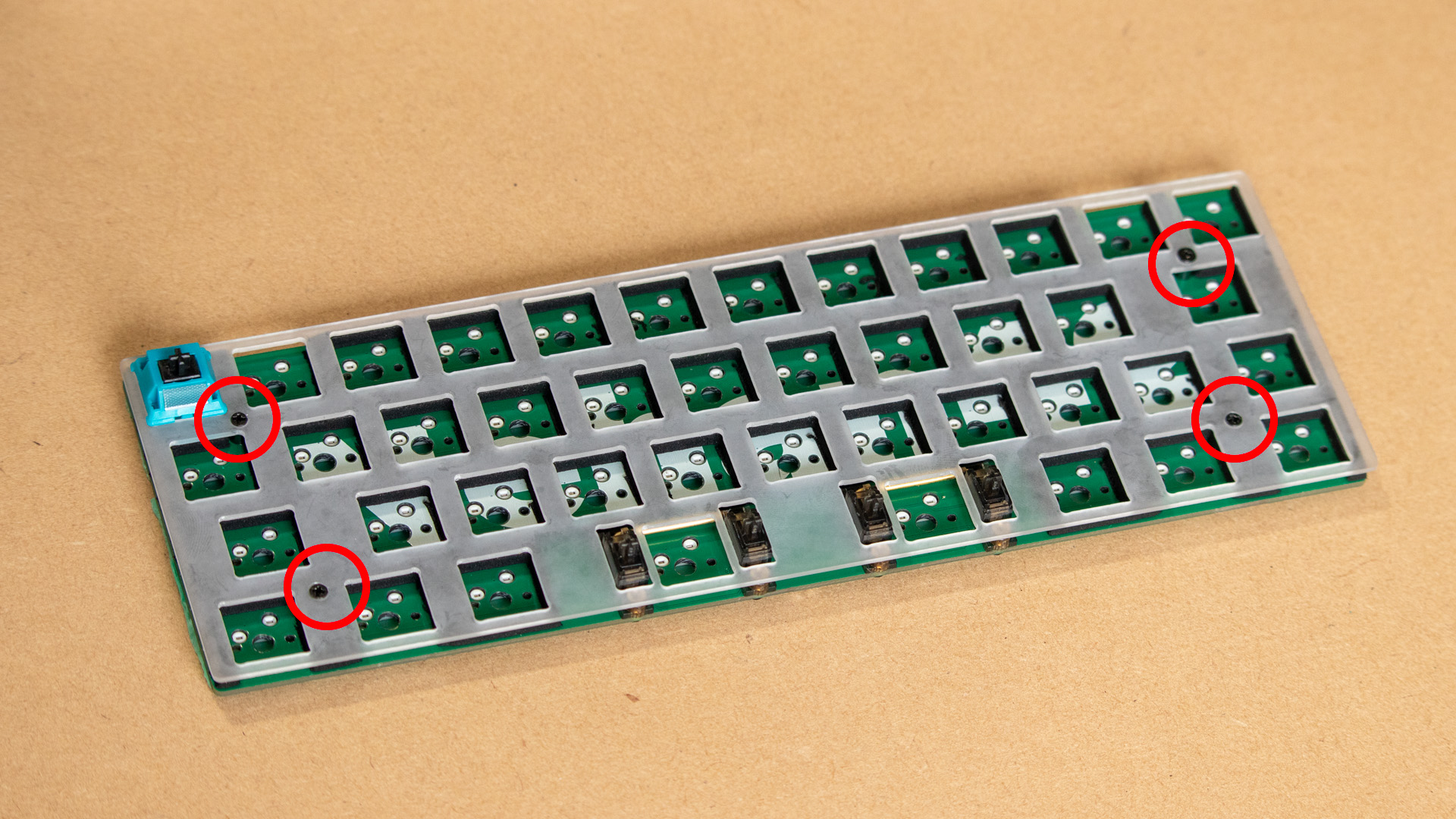

スイッチフォームの上にスイッチプレートを重ねて、M2皿ネジで固定します。

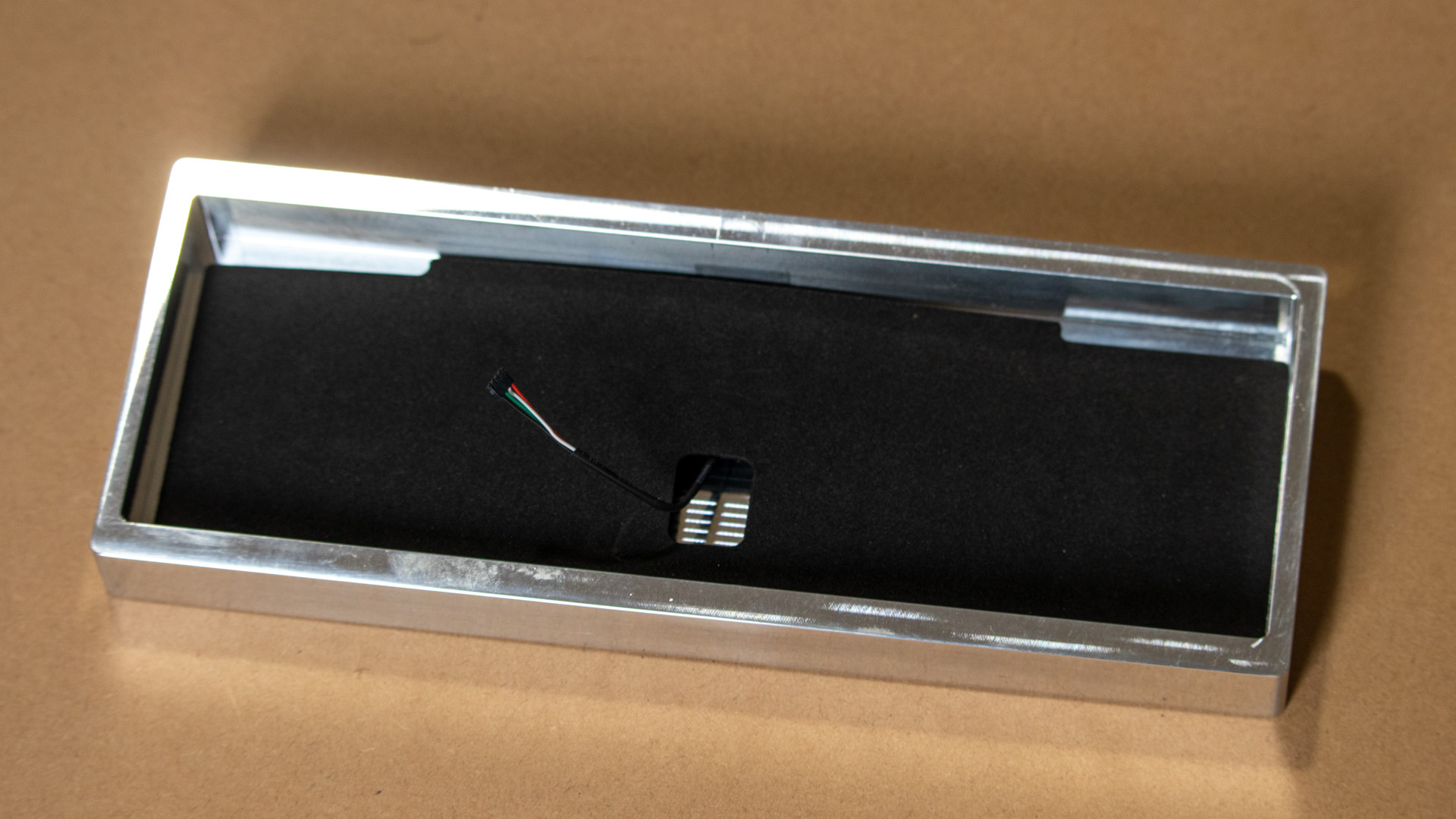

ケースの底面にボトムフォームを敷きます。ケーブルを穴に通しておきましょう。

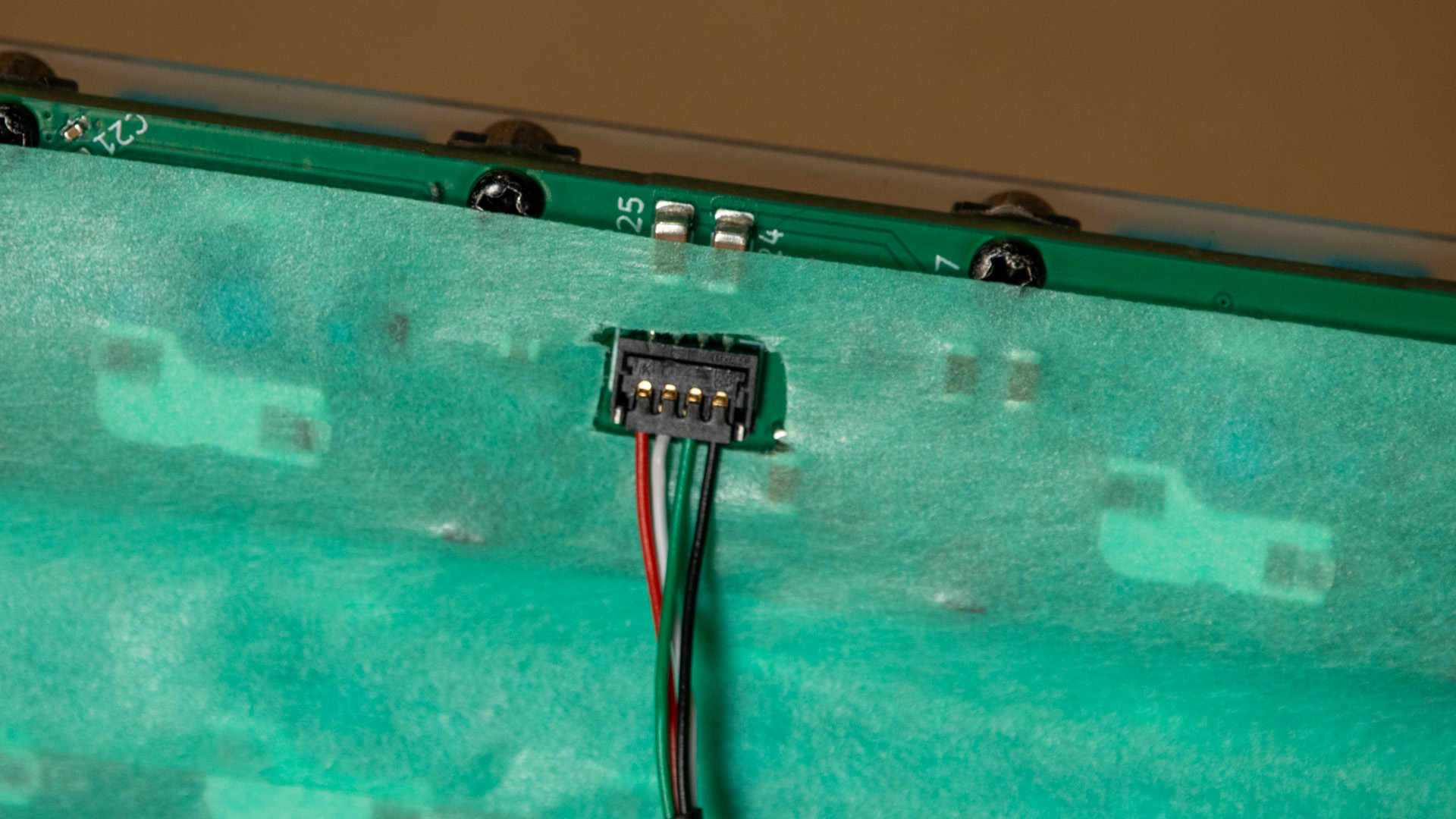

ケーブルをPCB裏面のコネクタに接続します。

※画像だとPCB裏面にマスキングテープを貼っていますが、これは必須ではありません。ただ、TapeModは打鍵音を良くするのにおすすめのカスタマイズです。

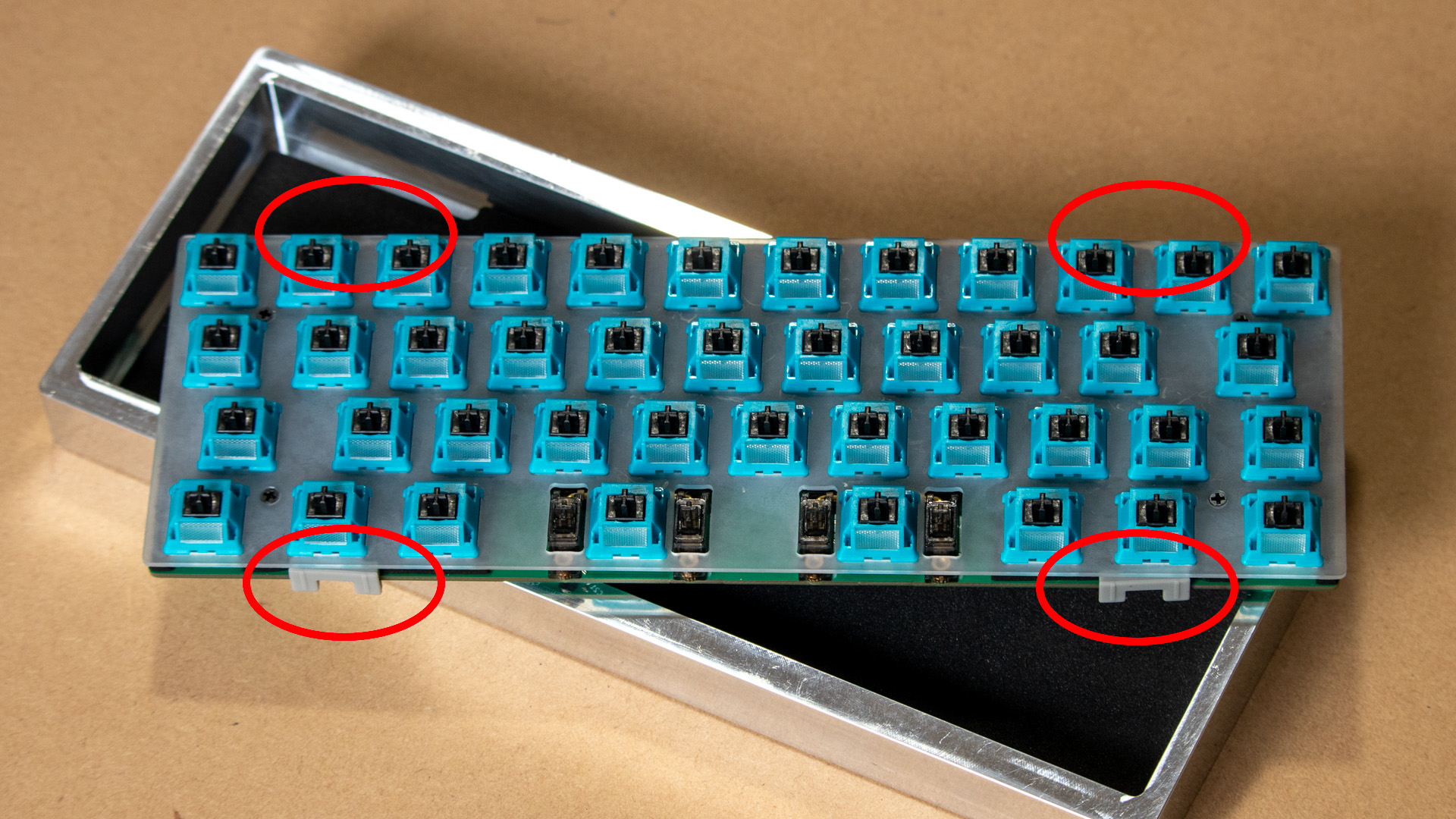

PCBSnapを4つ取り付けます。取り付け位置は画像を参照してください。

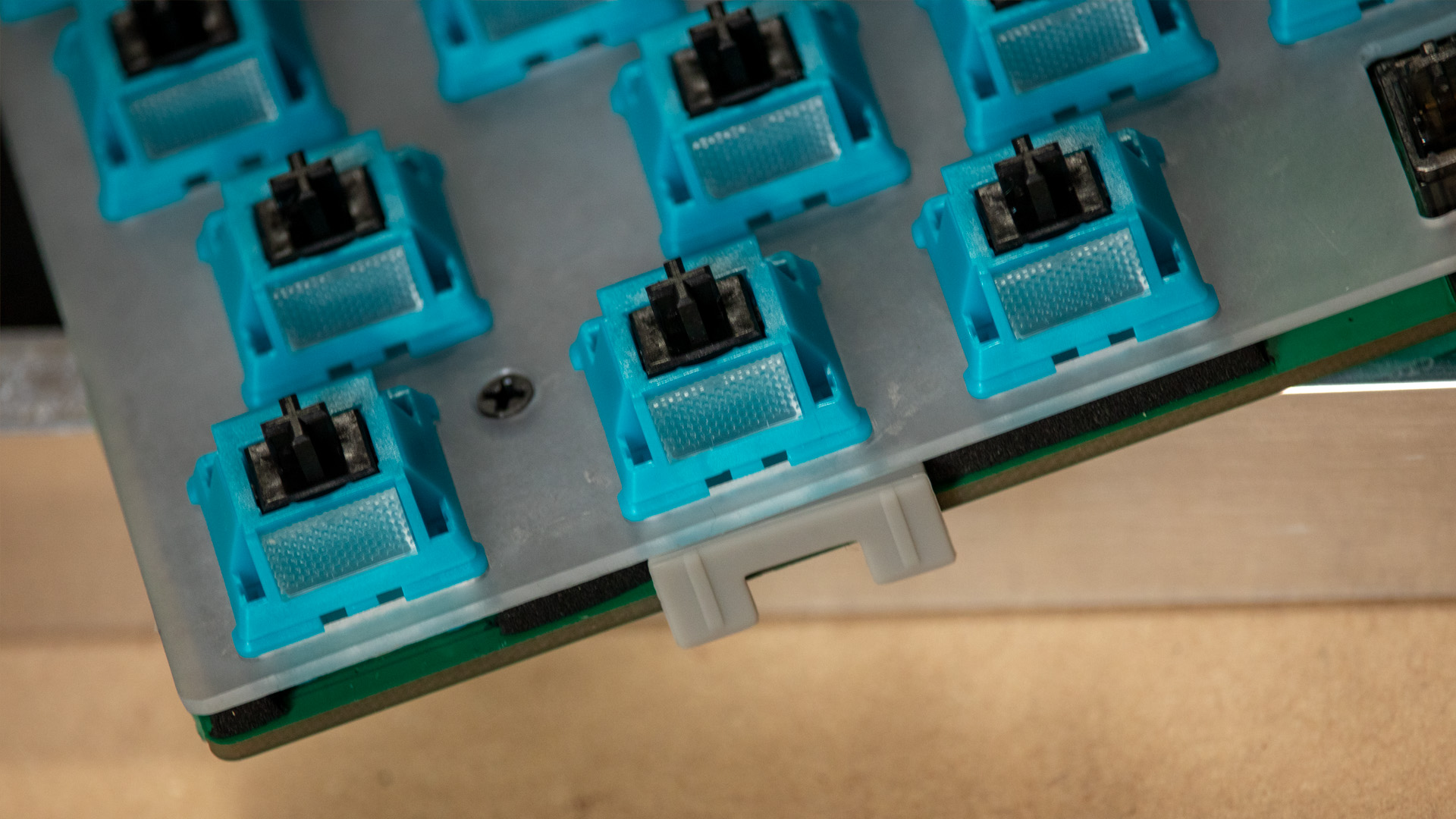

PCBSnapはPCBを溝に通すようにしてはめ込みます。

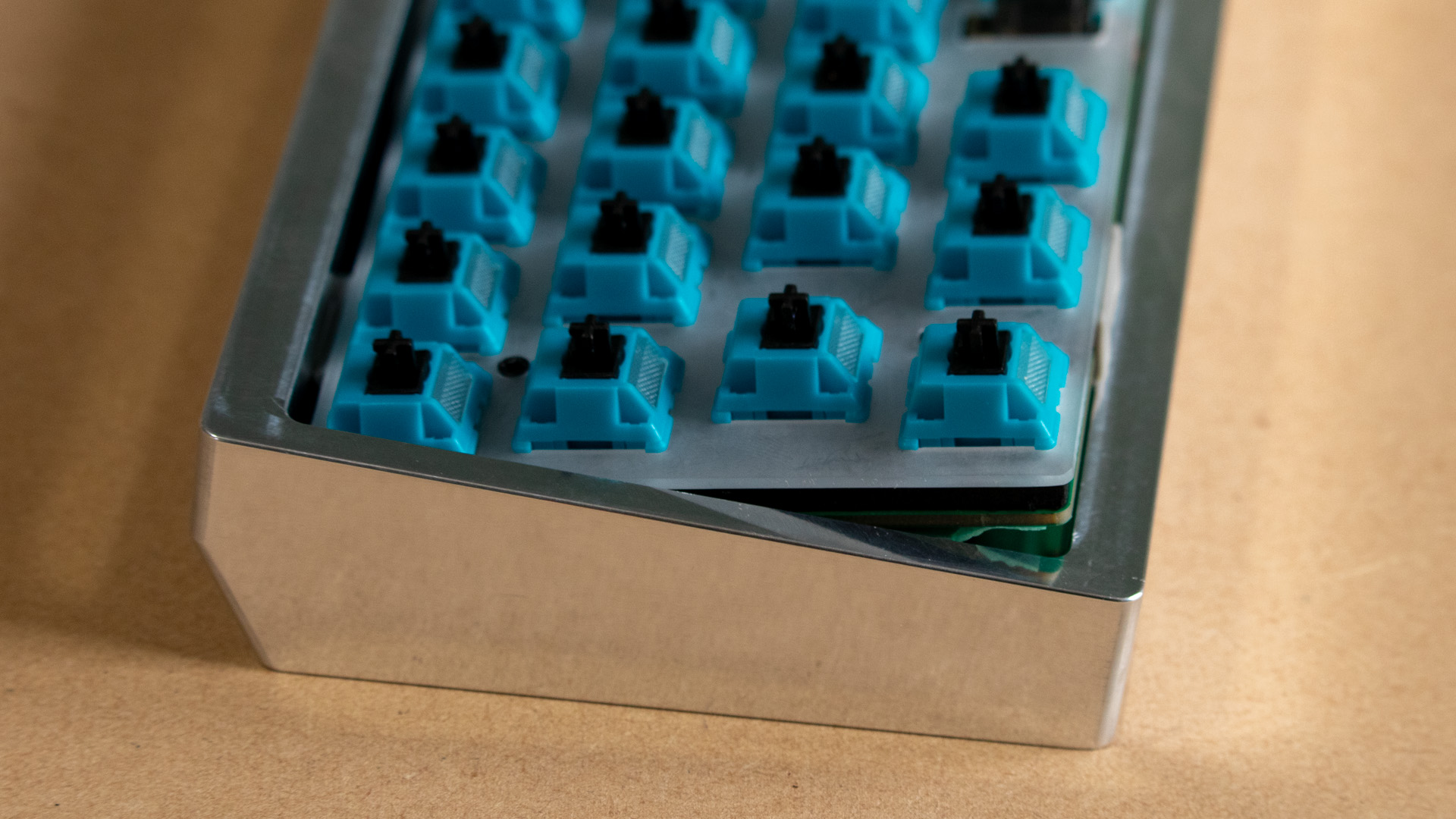

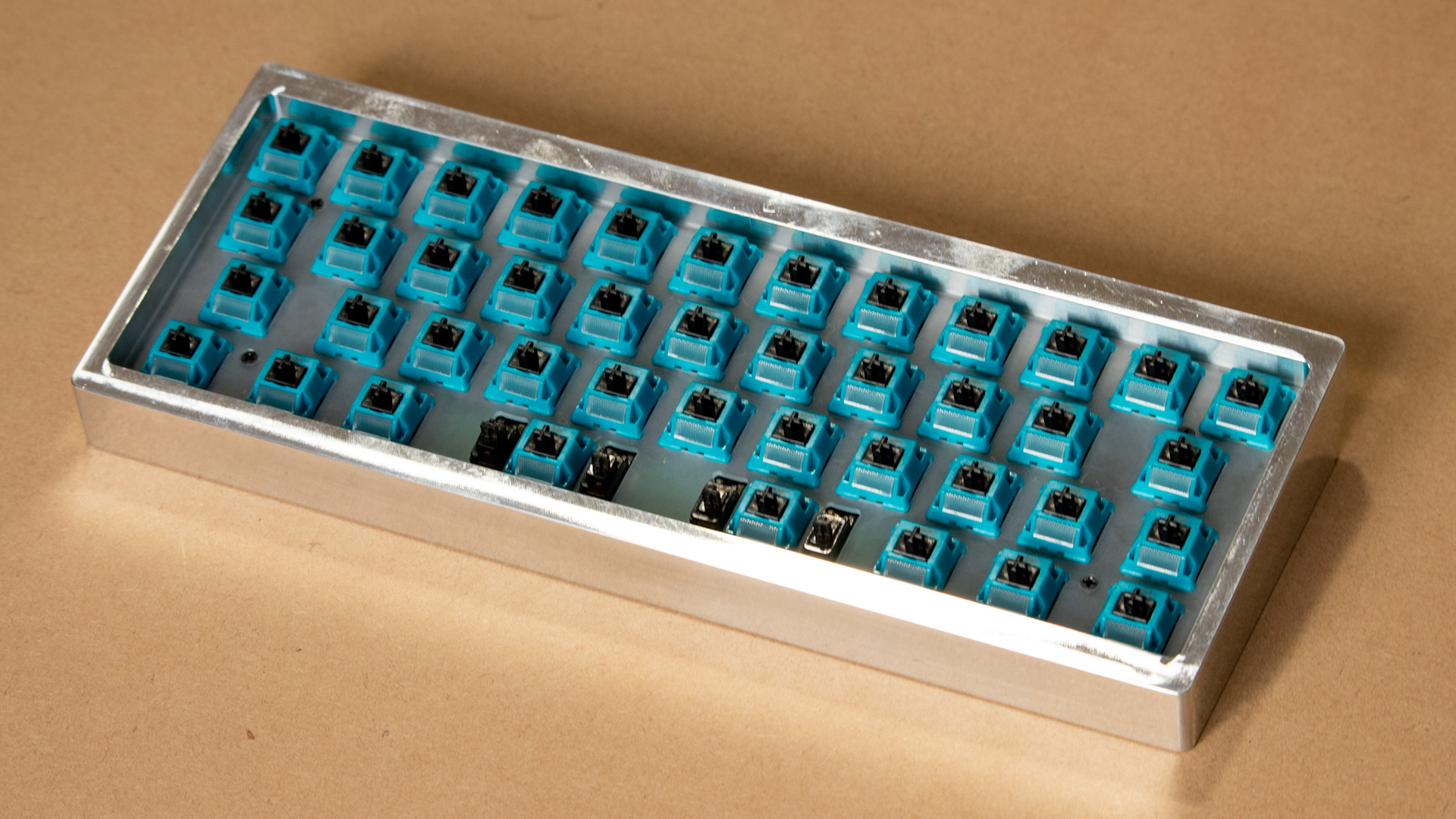

最後に、ケースにはめ込んで完成です。PCBSnapとケースの摩擦によって固定されます。

片側を底まで落とし込んでから、反対側を押し込むと取り付けやすいと思います。
