マウントピン対応ケースの設計ガイドライン
キーボードのマウント用シリコンパーツです。

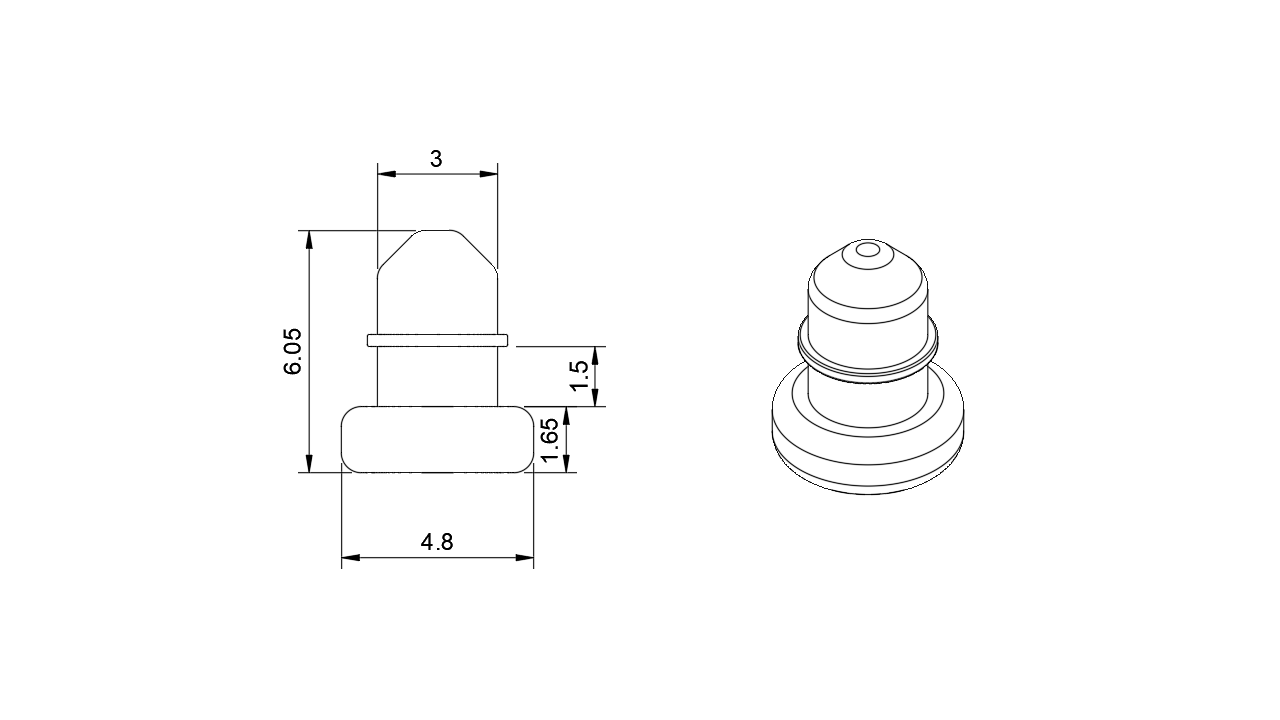

マウントピンの寸法
スイッチプレートの設計

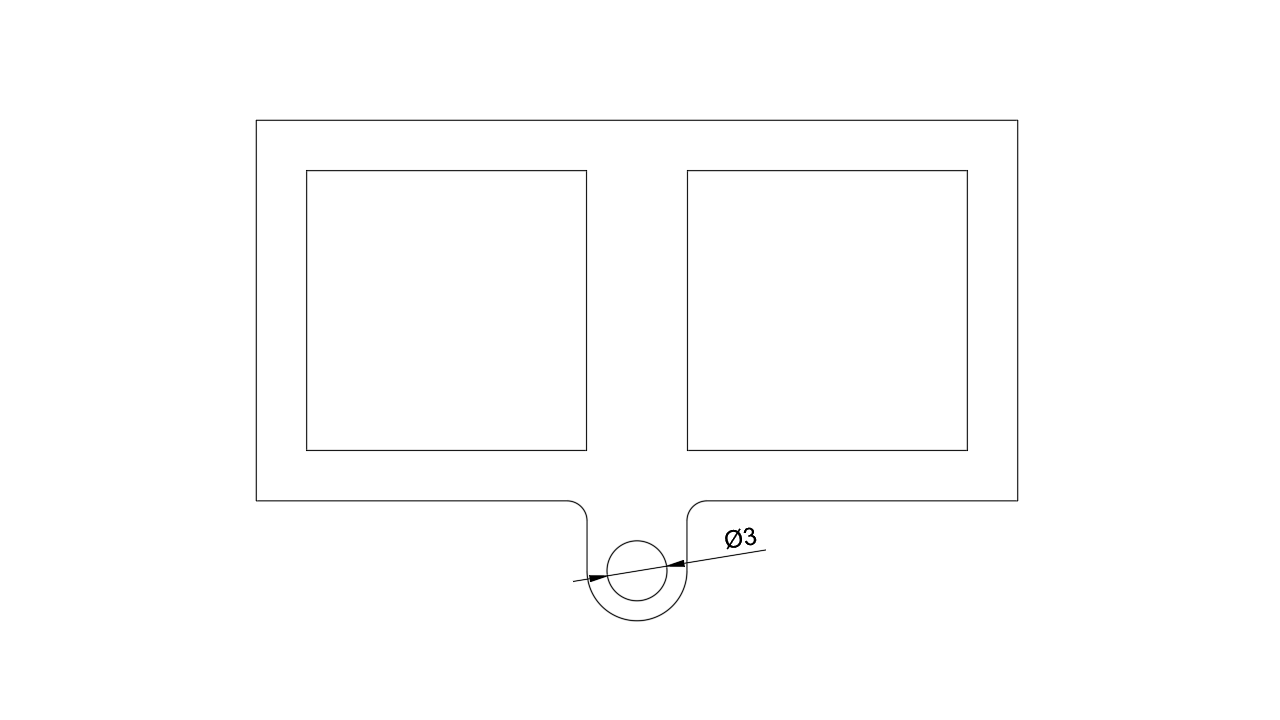

スイッチプレートには、マウントピンを取り付けるためにΦ3mmの穴を作成します。
プレートの加工方法や素材にもよりますが、もっとも細い部分が1mm以上は必要になるかと思います。ですので、外形も決まってきます。上記の例はΦ5mmです。
取り付けイメージ
マウントピンを使ったケースの設計

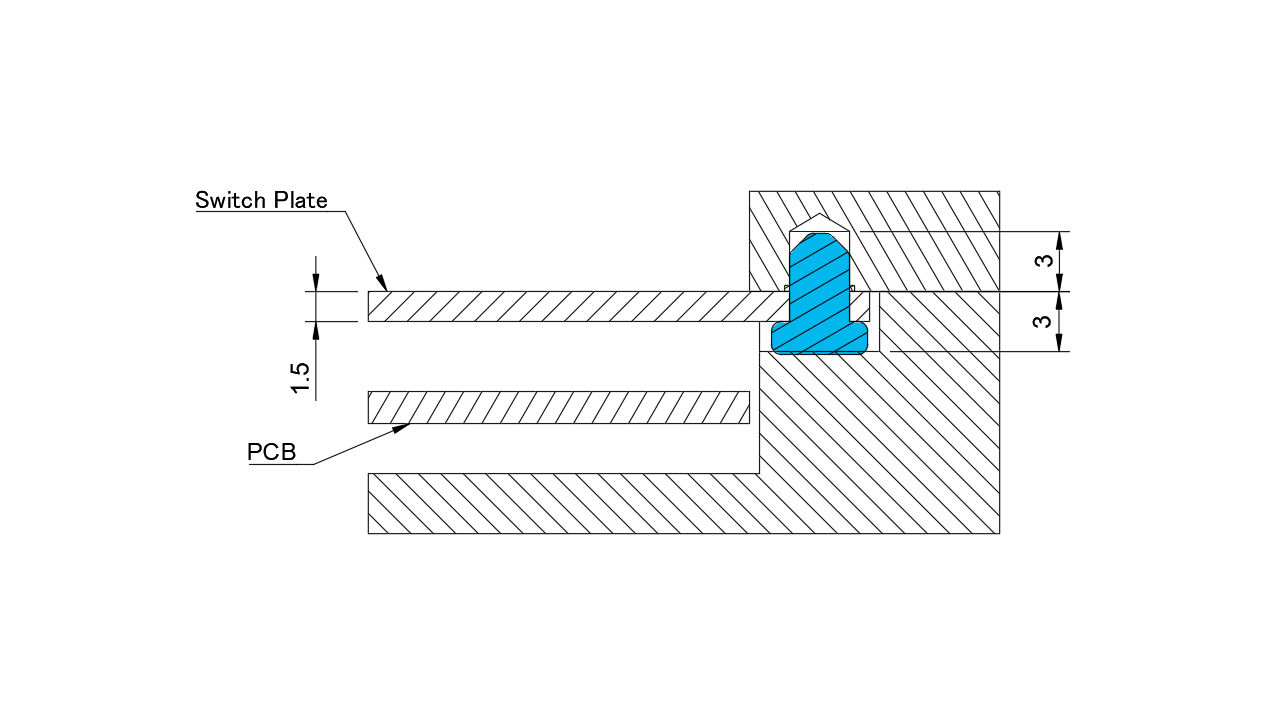

1:スリムモード
マウントピンのシリコンパーツ（水色で図示）のみを使ってマウントする場合の設計例です。
Tips: 3mm厚のアクリル積層ケースでも採用可能です。

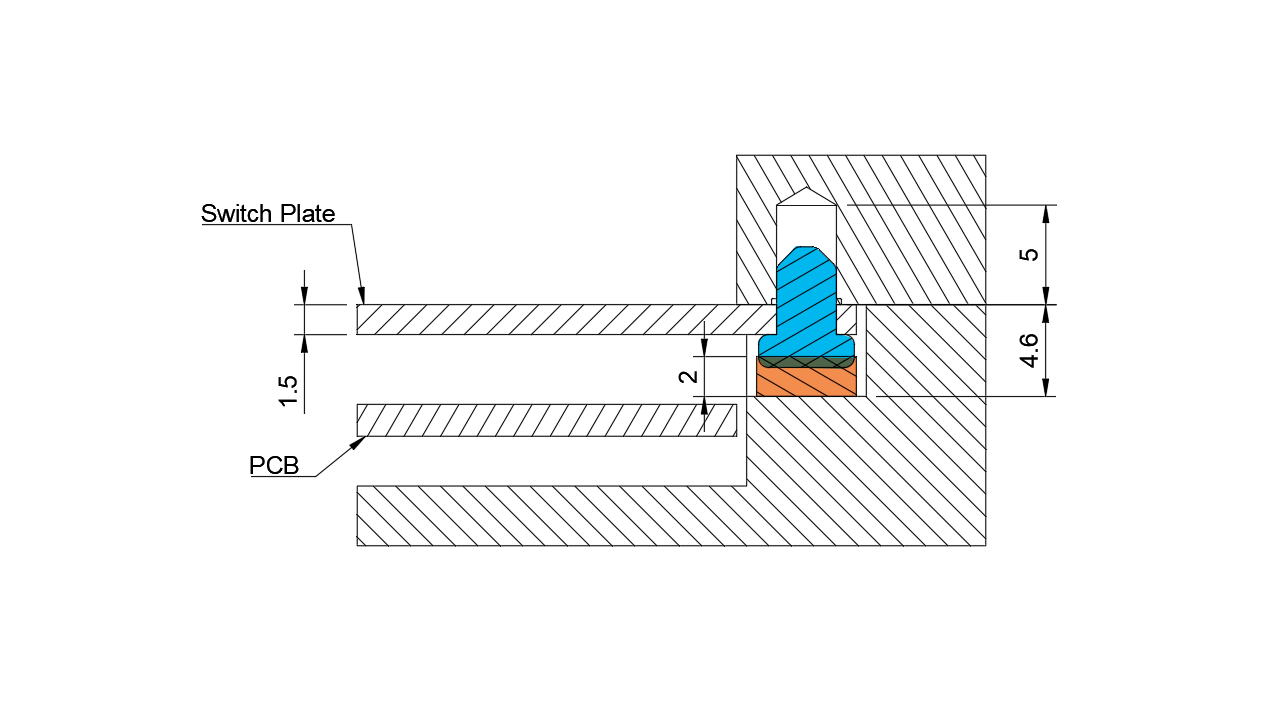

2: Tadpole互換モード
マウントピンのシリコンパーツと、高さ調整用パーツ（オレンジ色で図示）を重ねて使用する場合の設計例です。ユーザーがマウントピンを使用するか、Tadpoleを使用するか、選択できるようにする場合はこちらの方式を採用してください。
※ 高さ調整用パーツ（オレンジ色で図示）は、ドーム状のゴム足パーツが同梱されています。
